WC112Modbus协议转换器
切换产品
Modbus转换：支持将Modbus RTU协议转成Modbus TCP协议
多种网络协议：支持以太网和WIFI网络可选，默认为以太网网络
双总线并发采集：支持两个RS485串口总线顺利获得不同的端口区分实现并行通信
单总线轮询采集：同一个RS485总线上顺利获得从站地址实现轮询数据通信
高效数据转换：快速的协议转化，实现毫米级的无缝协议转化和通信响应
便捷配置管理： 支持专门的配置工具实现对网络参数、串口参数、转发参数等各种配置
工业级可靠设计：宽温宽压设计、多重电磁隔离防护，满足恶劣工业环境不间断运行

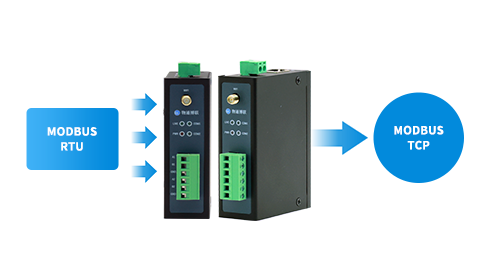

精准实现 Modbus RTU 转 Modbus TCP，毫米级响应，数据传输稳定高效。
双路 RS485/232 独立工作，支持单总线多从站轮询，自动区分设备地址。
专用配置工具，支持网络、串口、转发参数可视化设置，快速上线。

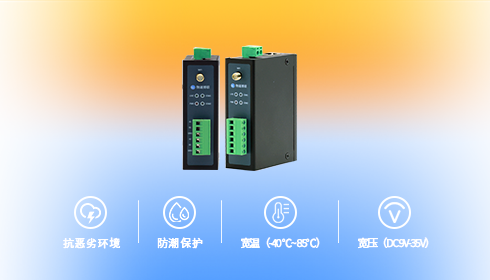

宽温宽压、多重电磁隔离防护，EMC 达四级标准，7×24 小时不间断运行。
| 产品参数 | |
|---|---|
| 硬件平台 | |
| CPU核心 | ARM Cortex-M4 240MHz |
| 运行存储 | 512K RAM |
| 程序存储 | 1MB ROM |
| 接口特性 | |
| 电源接口 | DC 9V-35V （2PIN接线端子） |
| 以太网端口 | 1*10/100Mbps快速以太网端口，1.5KV网络隔离变压保护 |
| 串口接口 | 2个RS485串口(可选RS232)，15KV ESD保护 |
| WIFI网络 | 2.4GHZ，最大150Mbps，802.11b/g/n （可选，固件开发中） |
| 复位按键 | 针孔式复位按键 |
| 天线接头 | WLAN: RP-SMA x 1 |
| 设备功耗 | |
| 功率 | 0.15W |
| 机械特性 | |

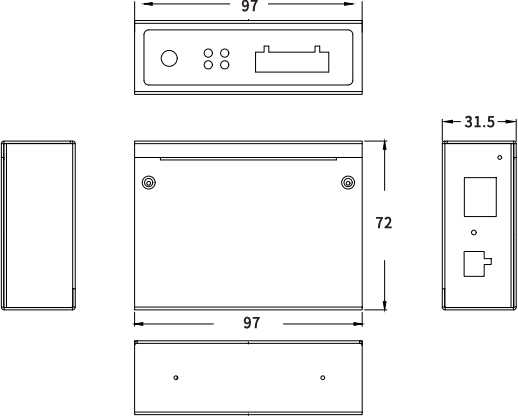

| 外形尺寸 | 72x97x31.5(mm) |
| 安装方式 | 导轨 |
| 外 壳 | 金属壳 （黑色） |
| 防护等级 | IP30 |
| 散热方式 | 无风扇散热 |
| 重量 | 252g |
| 环境湿度 | |
| 环境湿度 | 5% ~ 95% (无凝霜) |
| 存储温度 | -40 ℃~ 85℃ |
| 工作温度 | -40℃ ~ 85℃ |
| 指示灯 | |
| 2*2指示灯 | PWR电源灯（红）、LIVE状态灯（绿）、COM1串口灯（绿）、COM2串口灯（绿） |
| 软件功能 | |
| 协议功能 | Modbus RTU转Modbus TCP |
| EMC指标 | |
| 静电放电抗扰度 | GB/T17626.2-2018,level4 |
| 电快速瞬变 脉冲群抗扰度 |
GB/T17626.4-2018,level4 |
| 振荡波磁场 抗扰度 |
GB/T17626.18-2016,level4 |
| 射频电磁场 辐射抗扰度 |
GB/T17626.3-2016,level4 |
| 浪涌(冲击) 抗扰度 |
GB/T17626.5-2019,level4 |
| 工频磁场 抗扰度 |
GB/T17626.8-2006,level4 |
| 物理特性 | |
| 振动 | GB/T2423.10-2008 |
| 冲击 | GB/T2423.5-2019 |
| 跌落 | GB/T2423.8-1995 |
| 硬件选型 | |
|---|---|
| 订货号 | WC112- |
| Module （硬件模块） |
W：WIFI网络； |
| SoftWare （软件功能) |
MB（Modbus） |
| 示例 | WC112-MB:Modbus协议转换(ModbusRTU转ModbusTCP) WC112-W-MB：WIFI上网的Modbus协议转换(ModbusRTU转ModbusTCP，开发中) |
【产品规格说明书】WC112产品规格说明书
